渦旋吸氣泵主要由以下幾個部分組成：
一、馬達：采用TEFC IP55 F級或H級絕緣馬達作為驅動源，電機均為自產。
二、軸承：葉輪與軸部間，采用密封防塵設計，可防止塵土進入，加長使用年限。
三、葉輪：經特殊改良設計的葉輪，葉輪與機身之縫隙范圍減少，在運轉時可防止粉塵阻塞，與其他同類產品之多角及縫隙圍面大，易造成阻塞而導致旋渦氣泵故障的缺點不同。
生產工藝來源于德國西門子風機制造工藝，質量提升一個檔次；
專屬的NSK/SKF軸承，鋼性更出眾，更適合長期不停機運行，一臺機頂國產兩臺機使用；
恰到好處的的葉片角度設計，讓我們的風量更大、風壓更高；

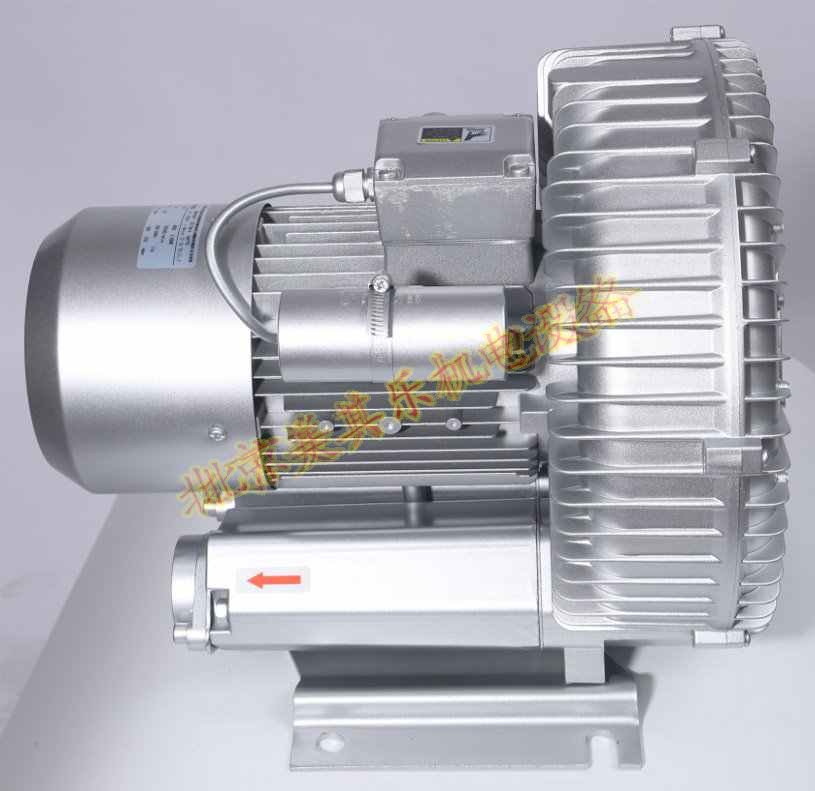

圖為常規渦旋吸氣泵
渦旋吸氣泵結構說明：
1、特殊葉片設計，壓力高、風量大、噪音低、壽命長。
2、風量控制穩定性高，操作容易。
3、樣式種類齊全，有上百種型號供選擇，滿足不同行業的不同需求。
4、絕緣性能強,安裝容易, 可靠性高,高壓縮比,軸承運轉溫度低,無油無污染,保養容易,外觀優美, 達到最高品質化
5、高壓和高吸力的產生在于葉輪獨特的設計。旋渦氣泵的葉輪邊緣帶有多個葉片，當葉輪旋轉時，由于離心作用，兩個葉片中的空氣被快速地往外緣方向運動，傳轉輸能量，風壓被快速疊加，便形成了高壓或高力其速度得到增加。當空氣被風道重新導入葉輪后，將再次被加速。由于多個葉片傳轉輸能量，風壓被快速疊加，便形成了高壓或高吸力。

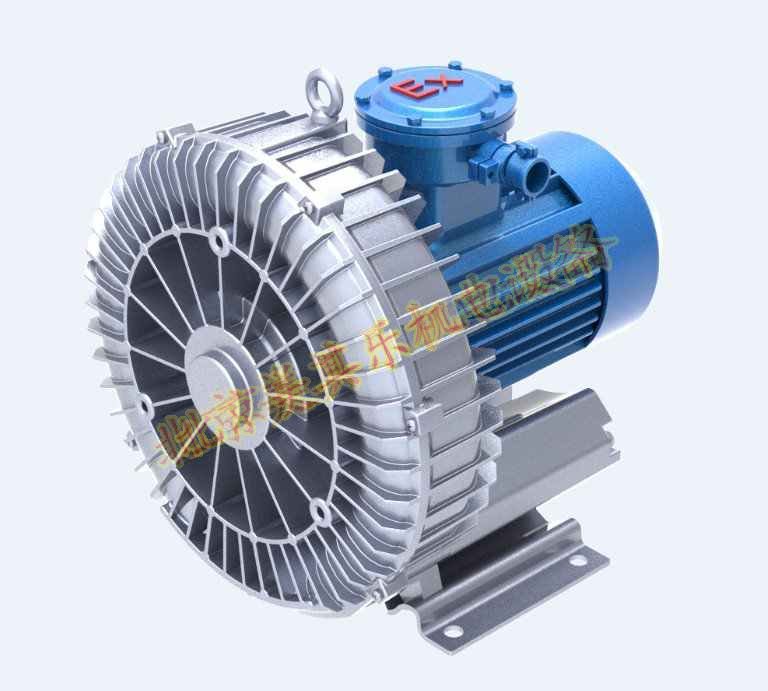

圖為防爆式渦旋吸氣泵
安裝環境應符合以下要求：
單相-15~50℃ 三相-20~50℃
選擇通風良好，塵埃及濕氣少的場所。
如果安裝于室外，請使用雨罩。
安裝方法
可依任何角度安裝，用螺絲確實固定于水平而且具剛硬的基礎或基座上?；A(chǔ)重量大約旋渦氣泵的3倍以上為標準。
應特別注意基座是否高低不平，如果是，當螺絲扭緊時，渦旋吸氣泵的機臺可能發生變形！可加裝避震器降低噪音。吸入口上不連接通風道時，為防止危險物或異物吸入，請加裝鐵絲剛或過濾器。
圖為渦旋吸氣泵使用現場
